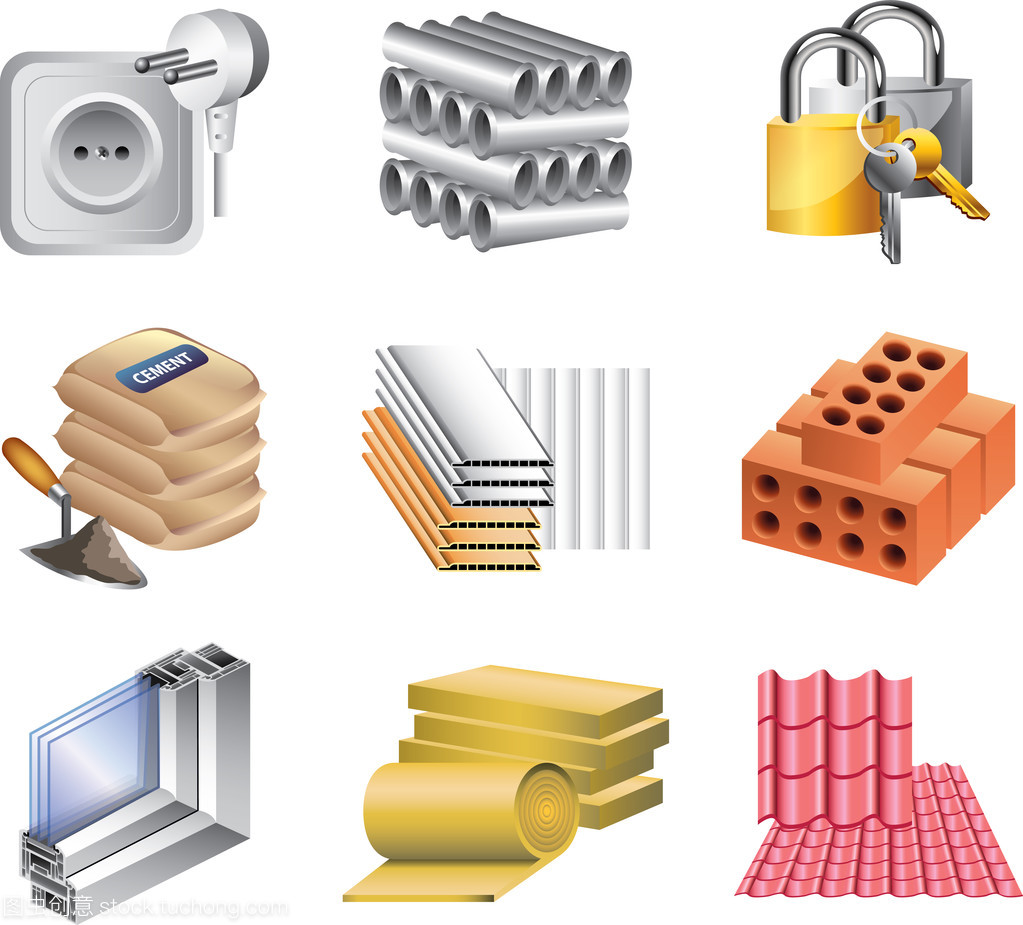

建筑材料图标是建筑信息模型（BIM）、建筑图纸、物料管理软件和项目可视化演示中不可或缺的视觉元素。它们不仅用于快速识别材料类型，还能有效传达设计意图、施工规范和项目细节。一个详细且规范的图标设置系统能极大提升设计效率、减少沟通误解，并确保项目从设计到施工的连贯性。

一、图标设置的核心原则

1. 清晰性与辨识度：图标应简洁明了，一眼就能让人联想到对应的材料。例如，砖块图标常用交错排列的矩形表示，混凝土则常用点状或砾石纹理填充。
2. 一致性：在整个项目或公司标准中，同一种材料的图标样式（如填充图案、颜色、线型）必须保持一致，避免混淆。
3. 标准化：尽可能遵循行业或国家的制图标准（如中国的《建筑制图标准》、美国的CSI MasterFormat或国际通用的BIM标准），以便于跨团队、跨项目协作。
4. 层级与细节：根据图纸的比例和用途（如总平面图、剖面图、详图），设置不同细节程度的图标。总图可能只需色块区分，而详图则需要精确的材质纹理。

二、详细的设置要素

建筑材料图标的设置通常涉及以下几个具体方面，通常在CAD或BIM软件（如AutoCAD, Revit, ArchiCAD）的材质库或填充样式库中进行定义：

1. 填充图案：

• 实体填充：用于表示均质材料，如纯色混凝土、隔热层。通过颜色进行区分。

• 预定义图案：软件自带的标准图案，如ANSI31（表示钢铁）、AR-CONC（表示混凝土）。

• 自定义图案：根据特定材料创建独特的矢量图案，例如精确的木纹、特定的砌砖方式（如英式砌法、佛兰芒砌法）。

• 图像填充：使用真实的材质照片作为填充，常用于渲染和高级演示中，以追求高度真实感。

1. 颜色：

• 颜色是区分材料最直观的方式。通常有约定俗成的习惯，例如：

• 红色/褐色：砖、陶土

• 灰色：混凝土、石材

• 蓝色：玻璃、水

• 绿色：植被、绝缘材料

• 黄色：木材

• 颜色设置应考虑到黑白打印时的灰度表现，确保即使没有颜色也能区分。

1. 线型与比例：

• 图标中线条的样式（如实线、虚线、点划线）和比例（图案的疏密程度）至关重要。例如，隔热材料常用稀疏的虚线或点状图案表示。

• 比例必须根据图纸的打印比例进行调整，确保在最终输出时图案清晰可辨，既不过于密集也不过于稀疏。

1. 材质属性关联（BIM环境）：

• 在BIM软件中，图标不仅仅是视觉符号，更是与“智能材质”相关联。设置时需同时定义其物理属性，如：

• 标识信息：材料名称、代码（如MasterFormat编号）、制造商、型号。

• 外观属性：颜色、纹理、光泽度、透明度（用于渲染）。

• 物理属性：密度、导热系数、抗压强度、耐火等级。

• 成本信息：单价、单位、供应商。

三、设置流程与管理建议

1. 建立项目/公司材质库：在项目启动前，根据设计选型和规范，预先创建或加载一个标准材质库。这是保证一致性的基础。
2. 分层管理：在CAD/BIM模型中，将不同材料的构件放置在不同的图层或“工作集”中，并为每个图层分配统一的填充样式，便于批量管理和修改。
3. 创建图例：在任何一套施工图或演示文档中，必须包含一个清晰的材料图例，说明每种图标所代表的材料名称和关键规格。这是图纸可读性的关键。
4. 团队培训与规范共享：确保所有项目成员都理解并遵循既定的图标设置规范。将材质库文件和设置文档作为项目标准的一部分进行共享和版本控制。
5. 持续更新：随着项目进展和材料变更，及时更新材质库和图例，并通知所有相关人员。

四、应用场景与价值

• 设计阶段：帮助设计师快速进行方案比选和空间材料搭配，进行可视化分析。
• 施工图阶段：准确传达施工要求，是工人按图施工的重要依据。
• 成本估算：BIM中关联了成本的材质数据可以直接用于工程量统计和造价计算。
• 施工与采购：清晰的图标和材料属性便于物料采购和现场验货。
• 运维管理：为建筑未来的维护、翻新提供了准确的“材料档案”。

结论：建筑材料图标的详细设置远非简单的“画图”，而是一项融合了设计、技术、管理和标准的系统性工作。投入时间建立一套科学、规范的图标体系，能够显著提升建筑项目的质量、效率和协作流畅度，是现代化、精细化建筑设计与管理的基石。
